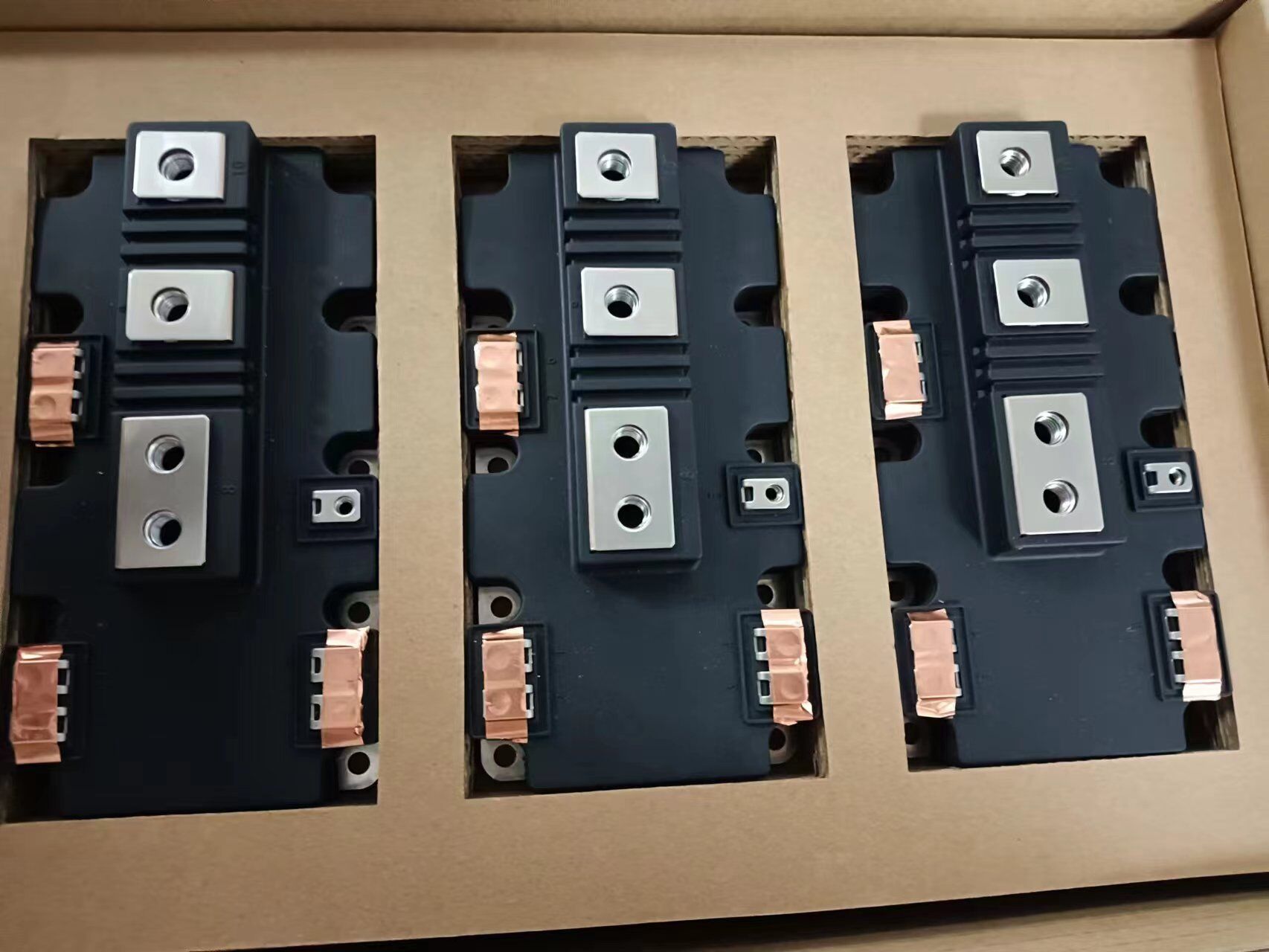

IGBT模块（绝缘栅双极型晶体管模块）是电力电子领域的核心器件，主要用于电能的高效转换与控制。其结合了功率晶体管的高电流承载能力与场效应管的快速开关特性，广泛应用于变频器、工业电机驱动、新能源发电等场景，通过精确控制电流通断实现电压与频率的调节，是现代工业自动化与清洁能源技术的关键组件。

一、技术原理与结构组成：
IGBT模块的核心由IGBT芯片与续流二极管（FWD）组成，芯片通过绝缘基板与散热底板连接，形成多层结构。其工作原理基于半导体材料的电导调制效应：当栅极施加正向电压时，形成导电沟道，允许电流从集电极流向发射极；反向电压时则阻断电流。这种开关特性使其能在高频（通常1kHz-200kHz）下稳定工作，同时保持低导通损耗与高耐压能力（常见规格600V-3300V）。模块封装采用标准化设计，如标准型、经济型或紧凑型，以适应不同功率密度需求。

二、应用场景与选型要点：
IGBT模块的核心应用场景包括变频器、光伏逆变器、电动汽车驱动系统等。选型时需重点关注三大参数：耐压等级（需高于系统最高电压的1.5-2倍）、额定电流（需覆盖负载峰值电流的1.2-1.5倍）、开关频率（高频应用需选择低损耗型号）。例如，变频器模块需匹配电机功率与调速范围，而光伏逆变器则需适应宽输入电压波动。此外，封装形式（如标准模块、智能功率模块IPM）与散热设计（如直接导热或间接冷却）也需根据实际工况选择。

三、技术优势与实际表现：
相比传统功率器件，IGBT模块在效率、可靠性与集成度上具有显著优势。其开关损耗较双极型晶体管降低50%以上，同时具备过流、过压、过热保护功能，延长系统寿命。在工业驱动场景中，模块化设计可简化电路布局，降低故障率；在新能源领域，其高开关频率特性使逆变器体积缩小30%，转换效率提升至98%以上。实际测试中，优质IGBT模块在连续满载运行时，温升可控制在40℃以内，满足国际标准（如IEC 60747）的严苛要求。

四、使用规范与安全注意事项：
操作IGBT模块需严格遵循电气安全规范：安装前需检查封装完整性，避免机械损伤；焊接时需控制温度（通常不超过260℃）与时间，防止焊料渗透；运行中需确保散热系统正常工作，避免结温超过150℃。此外，模块需远离强电磁干扰环境，栅极驱动电压需稳定在±15V范围内，防止误触发。长期存储时，建议保持环境湿度低于60%，温度在-40℃至85℃之间，以维持器件性能稳定。
