一、 核心思想：防静电、保均匀、散好热

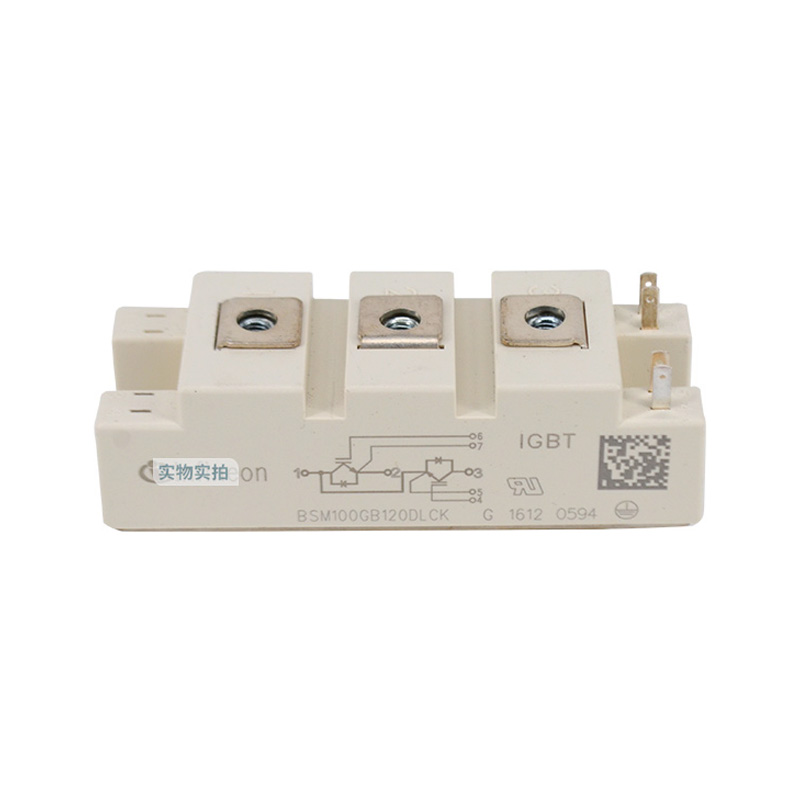

IGBT模块非常娇贵，怕静电、怕机械应力、怕过热。整个安装过程需围绕这三点进行。

二、 安装步骤与要点

第1步：安装前准备

• 人员防护：佩戴防静电手环，在防静电工作台上操作。

• 工具与材料：准备合适的螺丝刀、扭矩扳手（至关重要）、导热硅脂、酒精和无尘布。

• 检查：检查模块型号是否正确，外观有无损坏，引脚有无弯曲。

第2步：涂抹导热硅脂

• 在散热器表面或模块底座上薄而均匀地涂一层导热硅脂。

• 目的：填充微小空隙，提升导热效率。切忌涂太厚，否则会严重影响散热。

第3步：机械安装（最关键步骤）

1. 放置模块：将模块平稳地放在涂好硅脂的散热器上。

2. 对角线拧紧原则：使用扭矩扳手，按照模块说明书指定的拧紧顺序（通常是对角线顺序） 和 规定扭矩，分2-3次逐步拧紧螺丝。

   • 为什么？ 确保模块底座与散热器表面压力均匀，避免因受力不均导致内部芯片碎裂或接触不良。

   • 忽视扭矩和顺序是导致模块早期失效的主要原因！

第4步：电气连接

1. 主电路连接：连接输入/输出的大电流端子（如P、N、U、V、W）。确保使用合适的铜排或电缆，连接牢固，接触电阻最小。

2. 驱动与信号连接：连接栅极驱动板（驱动板应尽量靠近模块栅极引脚），连接控制信号线（如PWM信号）。

3. 栅极保护：在连接驱动线时，确保模块栅极-发射极之间不会悬空，以免引入干扰导致损坏。驱动板上的电阻和稳压管能起到保护作用。

第5步：辅助连接

• 连接温度传感器（如NTC）、直流母线电容、吸收电路等。

三、 上电使用与注意事项

1. 先驱动，后主电：先给控制电路和驱动电路上电，确保驱动板工作正常，再接通主电路的高压电。

2. 严禁带电插拔：在任何情况下，都严禁在通电时插拔驱动板或信号线。

3. 栅极电压严格受限：驱动电压必须在模块规格书规定的范围内（通常为±20V以内，最佳开启电压为+15V左右）。电压过高会立即击穿栅极，电压负偏压不足可能导致误导通。

4. 过流与短路保护：驱动电路必须配备快速有效的过流和短路保护功能（如去饱和检测），能在数微秒内关闭IGBT，这是保证模块在故障中幸存的关键。

5. 监测温度：实时监测模块壳温或通过NTC监测温度，确保不超过最大结温（通常由壳温推算）。

四、 常见错误与禁忌

• 禁忌1：使用冲击螺丝刀或电动螺丝刀——必须使用扭矩扳手。

• 禁忌2：不按顺序和扭矩拧紧——导致模块内部损坏。

• 禁忌3：不涂或乱涂导热硅脂——导致过热烧毁。

• 禁忌4：用手直接触摸电气引脚——人体静电可能击穿栅极。

• 禁忌5：在栅极悬空或驱动不正常时加主电——极易导致模块瞬间“炸机”。

总结： 成功使用IGBT模块的秘诀在于 “精细的机械安装” 和 “可靠的驱动保护” 。务必、务必、务必仔细阅读并遵守您所使用模块的官方数据手册（Datasheet）中的每一项要求。
